以前から気になっていたLSDj用ピッチコントローラー(テンポコントローラ?)
を製作するために久しぶりにゲームボーイを開けました。
スピーカー部分とか、電池ボックスの横とか結構スペースが残っています。
gijsさんのページを参考に内蔵してみることにしました。
ピッチコンの回路図は(このサイト)を参考にしました。
シンプルな回路だし、かなり小さく作れそうです。
・・・で考えたのがコレ↓
スピーカーと同じ大きさにカットした基盤です。
ニッパーとかでカットしたのでイビツですが、、、。

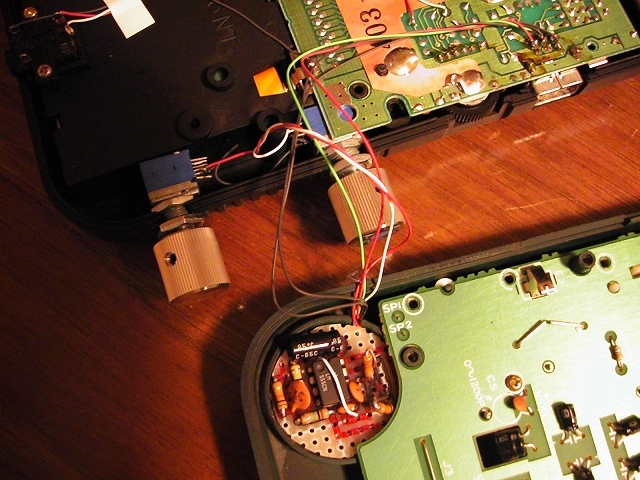

配線して設置してみました↓
ピッタリッ!!!
つぎにゲームボーイ側にも配線。
通信ケーブルを繋ぐところに配線するだけ。

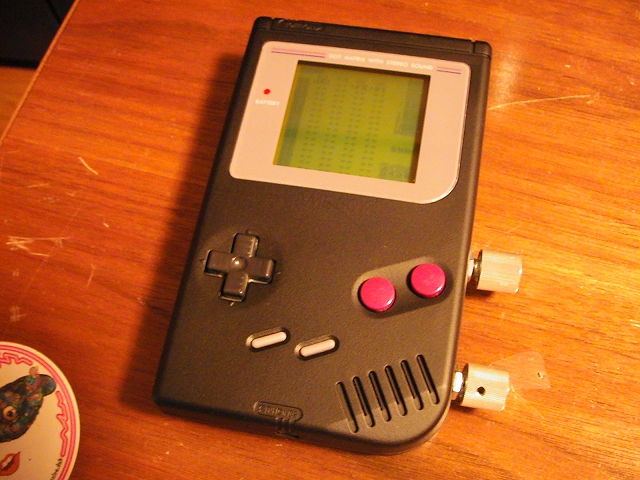

できあがりー。
おわぁー!スゴイよーコレ!
ツマミでテンポを変えられるって楽しい!
もう1台ケーブルで繋げたら同期するかなぁ~って、やってみたら
・・・同期しました!!!
でも、同期した側から555タイマーの発振ノイズが聞こえてきます。
どうにかすればノイズ消せるのかなぁ~・・。
・・・この勢いでMIDIアダプターも内蔵出来たらスゴイ良いなぁー。
